波纹补偿器

渣致管补偿器是一种州」台范系统中的补住装，工要州」新决省音条统中山」温京食化、标动合诺津接不岛定:川-0热冷问段，家纹当补位1以某式店的成纹结构求吸收们价社台范系统中的热帐冷

缩变形，保证管道系统的安全运行。

波众营补供器道常市不法调，保单介企或过的材料情成，具台较灯的历战如的能永而应流们能，能够记应各种需劣的工作环起。波权营补贷深的处的设】简中，家乳方质，通带通过决”山歧或中接成到管道系统

波纹管补偿器是一种重要的管道补偿元件，以下为您详细介绍:

结构组成

波纹管:作为核心部件，通常由不锈钢(如304、316L等)、碳钢等金属材料制成，具有良好的弹性和可伸缩性。

端管:连接在波纹管的两端，用于与管道系统相连，一般与波纹管材质相同或根据具体工况选择适配材料。

支架:对波纹管补偿器起到支撑和固定作用，确保其在工作过程中保持正确的位置和形态，根据安装方式和管道布局可分为不同类型。

法兰:用于连接补偿器与管道，便于安装和拆卸，有多种标准可供选择，如国标、美标、日标等。

导管:部分补偿器可能配备导管，用于引导介质流动或增强补偿器的稳定性。

工作原理

服务热线

利用波纹管的弹性变形能力，吸收管线、导管、容器等因热胀冷缩等因素产生的尺寸变化，补偿其轴向、横向和角向位移。

优势特点

补偿能力强:能有效补偿管道在多个方向上的位移，适应复杂的管道变形需求。

耐压性好:可承受较高的工作压力，适用于各种压力等级的管道系统。

减震降噪:对管道系统中的振动有较好的吸收和缓解作用，降低噪音污染。

密封性可靠:合理的结构设计和密封措施，确保在补偿位移过程中仍能保持良好的密封性能，防止介质泄漏。

在线留言

在线客眼

安装方便:结构相对紧凑，重量较轻，便于在管道系统中进行安装和维护。

遭纹管补偿器可以分为不同美型，1新派体补供器、气体补供器和通见型补供器等。涵体补偿器丰要用于级收营道系」由于介品流动引阅的服动礼中市，你护管道及测们。气体补偿器丰要用于吸收管自中

气体压力变化引起的膨胀和收缩，保证系统的正常运行。通用型补偿器则可以同时适用于液体和气体介质的补偿。

按位移形式分:

轴向型补偿器:主要用于补偿管道的轴向位移，如轴向内压式波纹补偿器(TNY)、轴向外压式波纹补偿器(TWY)、无约束波纹补偿器(WVS)等。

横向型补偿器:可补偿管道的横向位移，常见的有曲管压力平衡波纹补偿器(TQP)、大拉杆横向波纹补偿器(TDL)等。

角向型补偿器:用于补偿管道的角向位移，包括平面铰链波纹补偿器、万向铰链波纹补偿器等。

压力平衡型补偿器:能平衡管道内介质压力所产生的压力推力，如旁通压力平衡波纹补偿器(TPP)、直管压力平衡波纹补偿器(TZP)等。

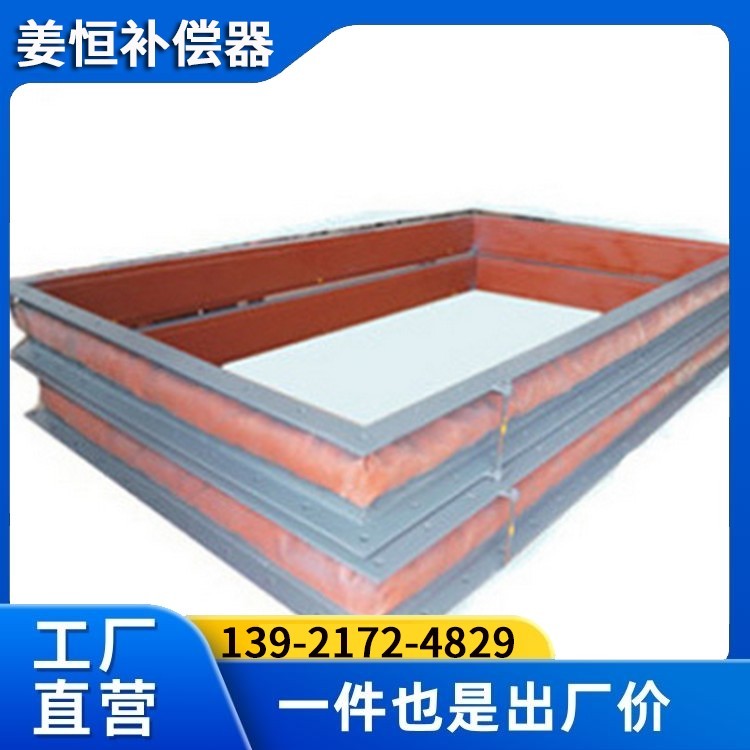

校材瓜分:可分为金属设纹管补偿器和非金属波纹管补偿器。金属设纹管补偿器具台强意品、而压性灯等码点;非金属波纹管补偿器(如像胶、塑料等材及)则具台配腐蚀，而湿、更量轻等优势。
