SX系列

SX系列--简介

SX系列型号结构与RB系列类似，外环是两分割的结构，通过三个弹簧卡环连接，内环一体设计，适用于要求内环旋转精度高的地方。

SX系列--用途

SX系列在相同的轴径情况下比RB系列有更小的截面尺寸，由于采用了超薄设计，外圈和内圈没有安装孔，安装时需要法兰和支撑座固定，适用于内圈旋转的应用场合。所以适合于工业机器人的关节部位或者旋转部位、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗仪器、计量器具、IC制造装置等广泛用途。

SX系列--参数表

此型号的交叉圆柱滚子轴承是按照深沟球轴承618系列设计的，圆柱滚子呈90°夹角按照1:1交叉排列在两个90°的V型滚道之间，内圈为整体结构，外圈剖分为轴向上下两部分，在圆周方向上用3个连接环连接起来，内外圈之间没有密封圈。

交叉滚子轴承--产品分类

RB型（外环分割、内环旋转）

RB交叉滚子轴承是交叉圆柱滚子轴承的基本类型。内圈和外圈的尺寸小。其结构是将外环分开，而内圈是一体式设计，适用于需要高内环旋转精度的零件部位。

RA型（外环分割、内环旋转）
该系列型号是紧凑型，是将RB型内环和外环的厚度减小。适用于要求重量轻且设计紧凑的零件部位，例如机器人和机械手的旋转零件部位。

RU型（内、外环一体）
由于该系列已进行了装置孔的加工，因此无需固定法兰和支撑座。另外，由于是一体的内外环结构（带座），该装置几乎对性能没有影响，因此可以获得稳定的旋转精度和扭矩。可用于外环和内环旋转。
　　CRBH型（内外环一体）
CRBH系列型号内、外环都是一体结构，用于外环和内环旋转。

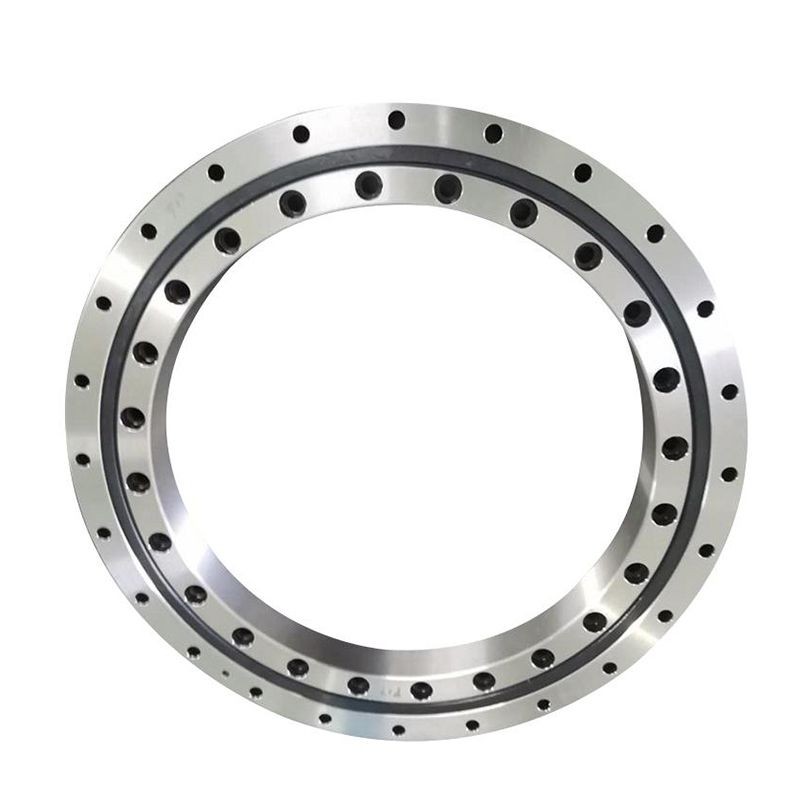

RW双列型（内外圈一体型）

此型号是双列滚道结构的交叉圆柱滚子结构，内外圈为整体结构，单列滚子单向排列不交叉，两列圆柱滚子90°交叉佩列在两个90°V型滚道内，内外圈端面上设计有安装孔，方便端面安装的结构设计。

SX型（外圈分割型）

SX系列型号结构与RB系列类似，外环是两分割的结构，通过三个弹簧卡环连接，内环一体设计，适用于要求内环旋转精度高的地方。

XU和XSU型（内、外环体型）

此两型号的交叉圆柱滚子轴承内外圈均为整体结构，可以直接进行端面安装。

RE型（内环分割、外环旋转）
该系列是从RB型的设计概念衍生而来的新型，其主要尺寸与RB型相同。其结构是：内环为分割式，外环为一体式设计，适用于要求外环旋转精度高的零件部位。
